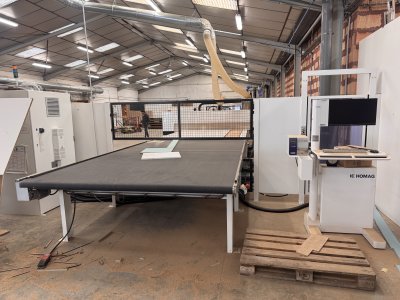

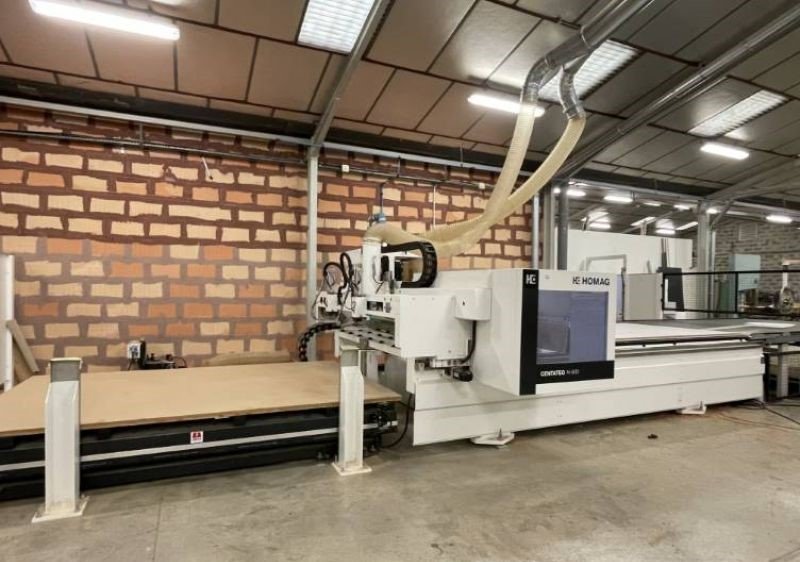

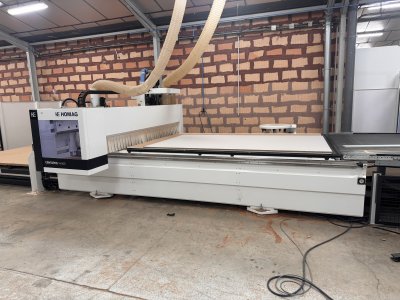

Centre d'usinage N-500 HOMAG CENTATEQ
à portique pour l'usinage de pièces en bois ou matériaux similaires
· Matricule : 0-250-73-6374
· Année : 2021
· Origine : Allemagne
· État : Occasion
· Disponibilité : en stock
Caractéristiques techniques :
- Table de travail:
X = 3100 mm (longueur)
Y = 1500 mm (butée avant)
Y = 1500 mm (butée arrière)
Z = 100 mm (épaisseur)
- Vitesses de déplacement:
axe X/Y = 96 m/min
axe Z = 20 m/min
Composition:
- Bâti de machine stable à portique
- Portique mobile en X
- Support transversal mobile en Y et Z
- Peinture de la machine et poutres de la
grille de protection en RAL 9003 blanc
signalétique
- Bandes décoratives, panneaux de la grille de
protection, portes de sécurité et stèle en
RAL 7021 gris noir
- Aspiration directe sur les agrégats et
raccordement séparé pour le système
d'aspiration (par le client)
- Système de guidage linéaire protégé contre
la poussière
- Entrainement par crémaillère double en X,
entrainement à cremaillère en Y et vis à
billes en Z
- Servomoteurs AC sans entretien avec
transmetteurs optiques à haute résolution
et de haute précision
- Regulateurs d'entraînement numériques à haute
fiabilité
EXECUTION DE TABLE DE TRAVAIL MATRIX-PRO
Dimensions de la table:
longueur de la table: 3100 mm
largeur de la table: 2250 mm
- Segmentation sous vide:
8 zones de dépression commandées pour
dimensions de panneaux par example:
5' x 8' (1550 x 2450);
5' x 10' (1550 x 3050);
7' x 8' (2250 x 2450);
7' x 10' (2250 x 3050);
- Max. epaisseur
de pièces: 100 mm
- Buse soufflante
- Système de changement d'outil
- PowerControl PC86 powerTouch
- Table de levage 3100x2100 mm :
- Comblement de secteur par rail à roulettes en longitudinal
- Bras d'aspiration pour positionnement panneaux bruts
- Guides de butée pneumatique rabattable avant et arrière
- Dispositif d'évacuation basic
- Unité daspiration pour panneaux martyrs
- Canal d'aspiration dans la sortie par le bas
- Transporteur à courroie 4050 x 2250 mm
- Supplément pousseur nc pour concepts d'unités
- Moteur de perçage horizontal avec 2 broches supplémentaires, sur X
- Moteur de perçage horizontal avec 2 broches supplémentaires, sur Y
- Scie a rainurer pivotante 0/90 degrés
- Broche de changement d'outil 10 kw hsk 63, refroidissement à air
- Interface pour broche principale a positionnement 360°
- Magasin changeur d'outils 14 places, arrière (fixe)
- Ventouses pour table a rainures 130x30x45 mm pivotant x4
- Ventouses pour table a rainures 140x130x45 mm pivotant x4
- Système à vide 580/690 m³/h
50 hz = 580 m³/h
60 hz = 690 m³/h
- Pointeur laser pour contour de fraisage
- Agrégat de fraisage pour logements de serrure
2 broches d=16/20
Extension axe c pour unite flex5
- élément d'embrayage pour axe C
- pour changement automatique d'une unité FLEX5
- Flex5 hp d=180 mm agregat de percage, fraisage,sciage
- Woodwop office basic (licence p. Poste indiv.)
PC Windows
- Système d'exploitation Windows 10
- imprimante d'étiquettes PICA avec dispositif
de decoupage (Ethernet), résolution 300 ppp,
avec un rouleau d'étiquettes préréglé
(80x80 mm).
